松下伺服电机拖链导轨配线注意事项

作者: 深圳市日弘忠信实业有限责任公司发表时间:2020-08-12 17:38:14浏览量:702

日弘忠信松下伺服电机一级代理商,提供一站式伺服电机售前售中售后服务,关于松下伺服电机拖链导轨配线注意事项做出以下分享: 拖链导轨配线: 一、电缆的弯曲半径,请确保在电缆加工外径的10倍以上。此外...
文本标签:

日弘忠信松下伺服电机一级代理商,提供一站式伺服电机售前售中售后服务, 关于松下伺服电机拖链导轨配线注意事项做出以下分享:

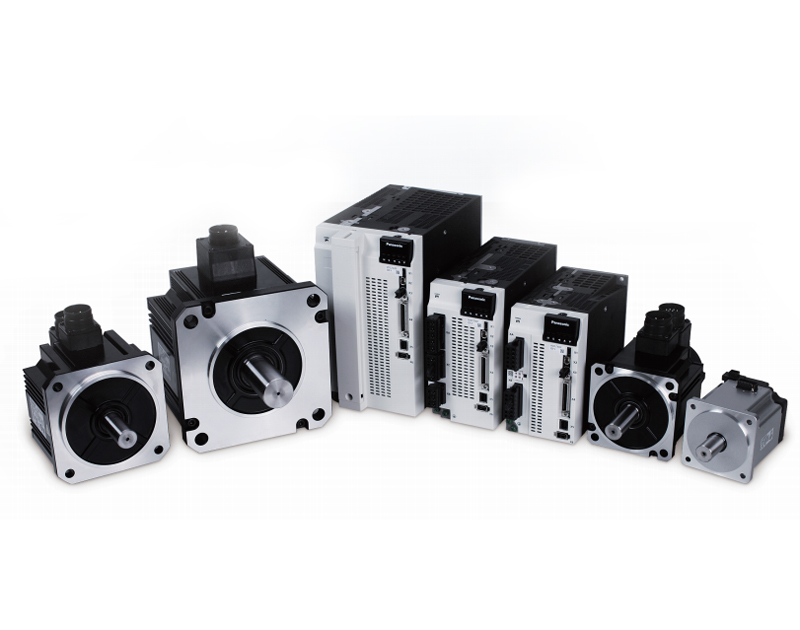

 松下伺服电机

拖链导轨配线:

一、电缆的弯曲半径,请确保在电缆加工外径的10倍以上。此外,拖链导轨内的配线,请勿进行固定或捆束。但是,如果固定电缆时,请在拖链导轨末端部分(未向电缆施加压力的拖链导轨部分)进行。(不可过分紧固)



二、勿使电缆出现太长而导致呈松弛状态,或太短而施加张力的状态。屏蔽层可能在拖链导轨内壁被磨削,或容易与其他的电缆缠绕在一起而产生意外。



电缆的扭曲:

一、请勿将电缆扭曲。电缆扭曲可能出现接触不良,不仅使电缆的性能下降,还可能降低可靠性。



二、拖链导轨内的电缆占空系数。需要选择具有充足横款的拖链导轨,以使电缆不会重叠地水平并排放置。电缆的展开系数,最低限度也请确保60%以下。(建议30%以下)此外,请勿将外形差异太大的电缆混同配线。如果将外形差异太大的电缆混同配线,则细电缆将被粗电缆挤压,从而可能使用细电缆断裂。如果混同配线,则请在拖链导轨内设置隔板进行分离。



如果想了解更多有关松下伺服电机的咨询,请关注www.songxiasifu.com官网!
